H1 系列

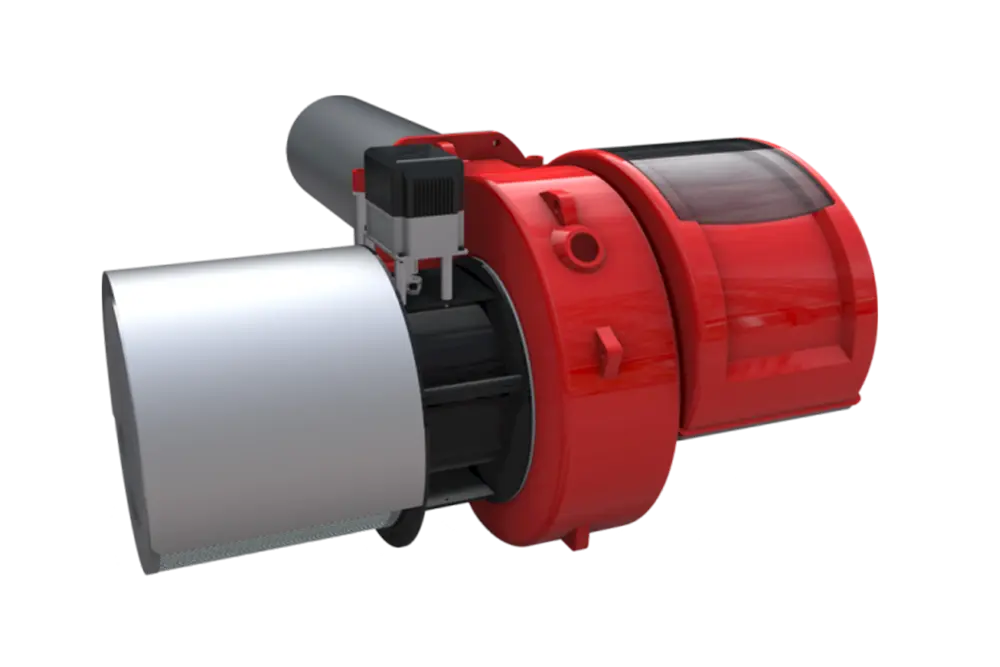

蓝姆泰克电子比例调节（HR-QEF-0.6~4.2Z）KL（大空滤）

HR-QEF枪式一体机，配置原装进口蓝姆泰克程序控制器，菲达点火器、冬斯压力开关和冬斯燃气阀组结构经典，可直接替换常规排放燃烧机实现超低氮30毫克排放，也可直接替换FGR燃烧器实现全功率超低氮稳定运行。
  • 1、火焰短小，适配各种在役大小炉型;
  • 2、适配横烧、底烧和顶烧等各种炉膛;
  • 3、电子比例调节控制空燃比，燃烧稳定;
  • 4、预置运行参数，安装调试简单便捷。
电话：18941182019

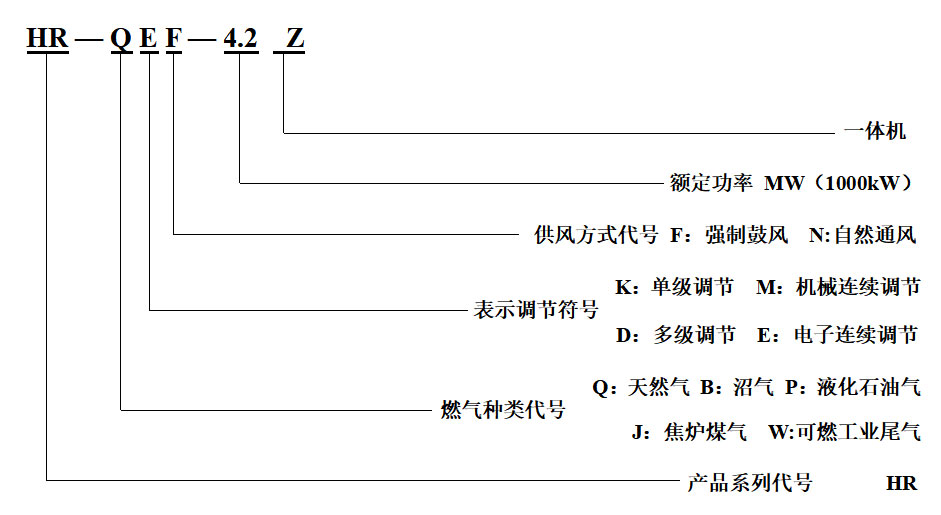

一：燃烧器型号规格表示方法

二：燃烧器主要参数

型号耗气量 （天然气） 输出功率燃气最小动压力kPa电源控制方式净重
Nm3/h kW ×104大卡 V/Hz kg
Min Max Min Max Min Max
HR-QEF-0.6 15 60 150 600 13 52 ＞4 380/50 电子连续调节 60
HR-QEF-0.7 20 80 200 800 17 69 ＞4 380/50 电子连续调节 60
HR-QEF-1.2 30 120 300 1200 28 52 ＞6 380/50 电子连续调节 90
HR-QEF-1.4 39 154 390 1540 33 132 ＞7 380/50 电子连续调节 93
HR-QEF-2.1 58 231 580 2310 50 198 ＞8 380/50 电子连续调节 150
HR-QEF-2.8Z 77 308 7700 3080 66 265 ＞10 380/50 电子连续调节 205
HR-QEF-4.0Z 105 420 1050 4200 90 359 ＞12 380/50 电子连续调节 215
HR-QEF-4.2Z 115 460 1150 4600 98 393 ＞15 380/50 电子连续调节 265

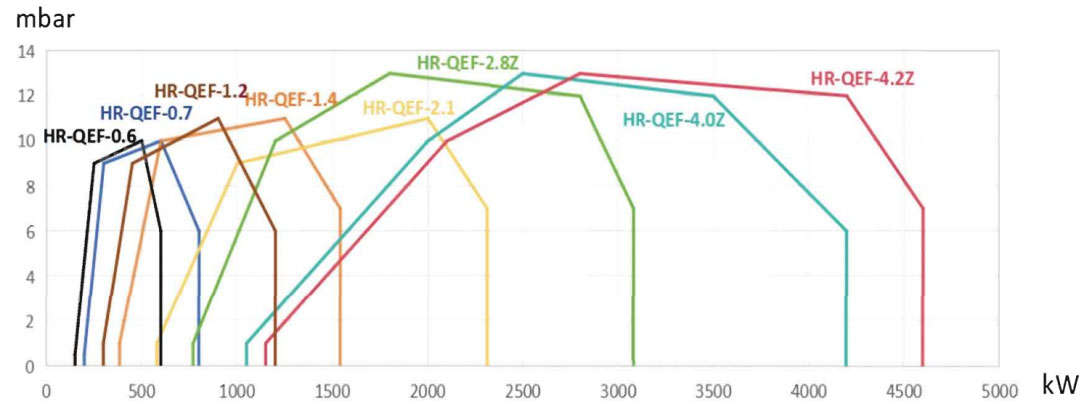

三、燃烧器的运行曲线

四、燃烧器的外形、安装尺寸

Model Controller Standard valve group (DUNGS) Valve group size Gas pressure switch Air pressure switch Ignition transformer
HR-QEF-0.6 LANTEC BT320 DNV-D512/11 DN40 DLNGS DLINGS FIDA
HR-QEF-0.7 LAMTEC BT320 DMV-D512/11 DN40 DUNGS DUNGS FIDA
HR-QEF-1.2 LANTEC BT320 DNIV-D512/11 DN40 DLNS DUNGS FIDA
HR-QEF-1.4 LAMTEC BT320 DMV-D520/11 DN50 DUNGS DUNGS FIDA
HR-QEF-2.1 LAMTEC BT320 DMV-D520/11 MVD 205/5 DN50 DUNGS DUNGS FIDA
HR-QEF-2.8Z LAMTEC BT320 DMV5065/1leco MVD 205/5 DN65 DUNGS DUNGS FIDA
HR-QEF-4.0Z LAMTEC BT320 DMV5065/1leco MVD 205/5 DN65 DUNGS DUNGS FIDA
HR-QEF-4.2Z LAMTEC BT320 DMV5065/1leco MVD 205/5 DN65 DUNGS DUNGS FIDA

五、燃烧器配置原理图
