H3 系列

分体式燃烧器（HR-QEF-1.2FZ~4.2FZ）

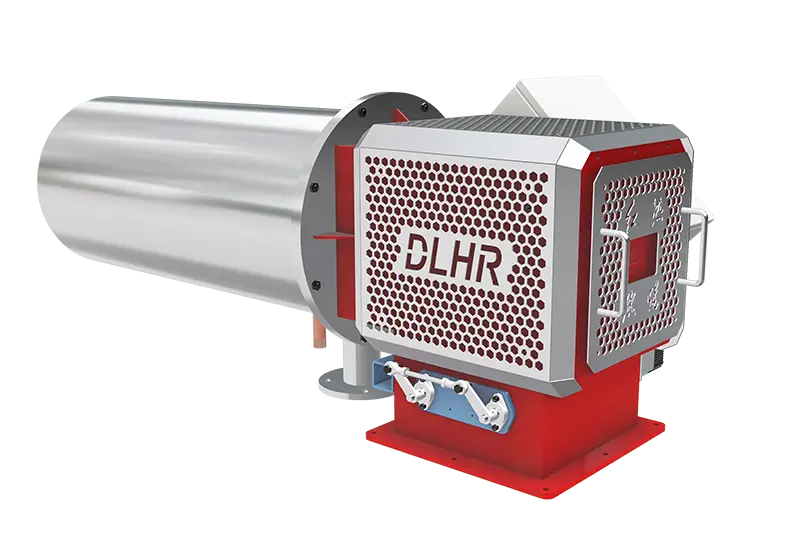

HR-QEF分体机，配置原装进口蓝姆泰克程序控制器，菲达点火器、冬斯压力开关和冬斯燃气阀组，配备高压风机，兼容冷空气和热空气助燃工况，特别适合导热油锅炉高温烟气经空气预热器预热空气后使用，高温热空气工况下也可实现30毫克低氮稳定运行，可直接替换常规排放燃烧机实现超低氮30毫克排放，也可直接替换FGR燃烧器实现全功率超低氮稳定运行。

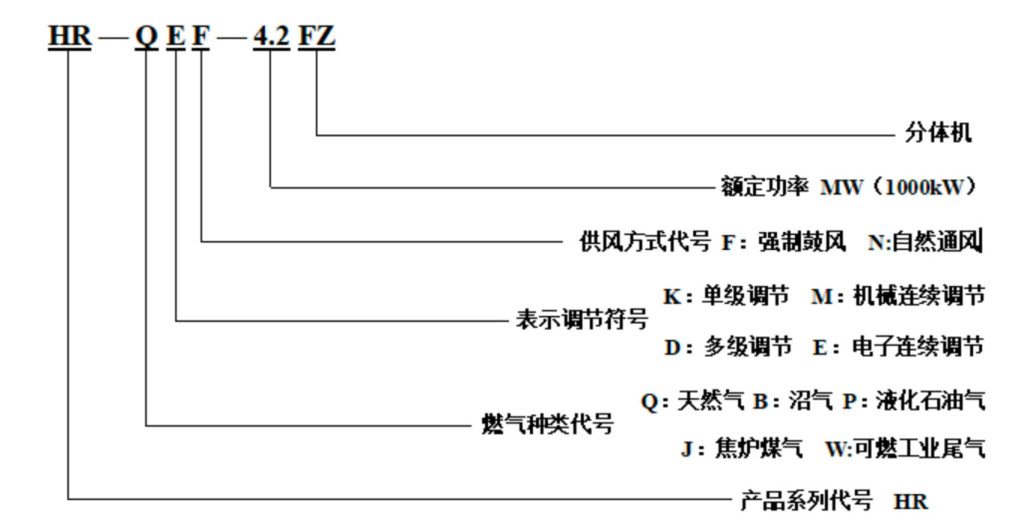

一、燃烧器型号规格表示方法

二、燃烧器主要参数

型号	耗气量（天然气）		输出功率				燃气最小动压力kPa	烧头进风口处风压Pa	风量Nm³/h（风温≤150℃）	电源	控制方式	净重
	Nm³/h		kW		×10⁴大卡					V/Hz		kg
	Min	Max	Min	Max	Min	Max				V/Hz		kg
HR-QEF-1.2FZ	20	80	200	800	17	69	＞4	≥3500	≥1800	380/50	电子连续调节	80
HR-QEF-1.4FZ	38.5	154	385	1540	33	132	＞7	≥4000	≥2800	380/50	电子连续调节	90
HR-QEF-2..5FZ	58	231	580	2310	50	198	＞8	≥4500	≥4000	380/50	电子连续调节	100
HR-QEF-2.8FZ	80	320	800	3200	69	275	＞10	≥5000	≥5500	380/50	电子连续调节	115
HR-QEF-4.0FZ	105	420	1050	4200	90	359	＞12	≥5500	≥7500	380/50	电子连续调节	130
HR-QEF-4.2FZ	115	460	1150	4600	99	396	＞15	≥6000	≥7500	380/50	电子连续调节	130

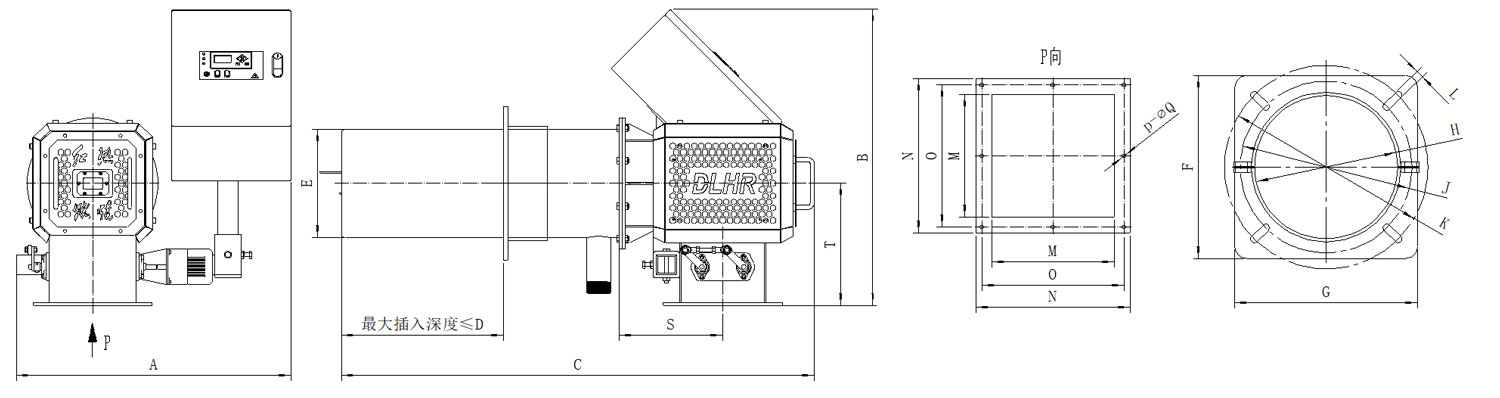

三、燃烧器的外形、安装尺寸

产品外观尺寸列表（单位：mm）不同机型外壳有一定区别
型号	A	B	C	D	E	F(G)	H	J	K	L	M	N	O	p	Q	S	T
HR-QEF-1.2FZ	692	747	1091	≤350	219	320	219	298	362	18	210	300	270	8	10	261	308
HR-QEF-1.4FZ	692	747	1191	≤410	273	400	273	405	465	20	210	300	270	8	10	261	308
HR-QEF-2.5FZ	860	810	1379	≤510	308	386	308	386	460	17	300	388	358	8	10	308	424
HR-QEF-2.8FZ	860	810	1479	≤600	360	460	360	436	512	17	300	388	358	8	10	308	424
HR-QEF-4.0FZ	860	810	1479	≤580	406	500	406	500	580	20	300	388	358	8	10	308	424
HR-QEF-4.2FZ	860	810	1479	≤580	406	500	406	500	580	20	300	388	358	8	10	308	424

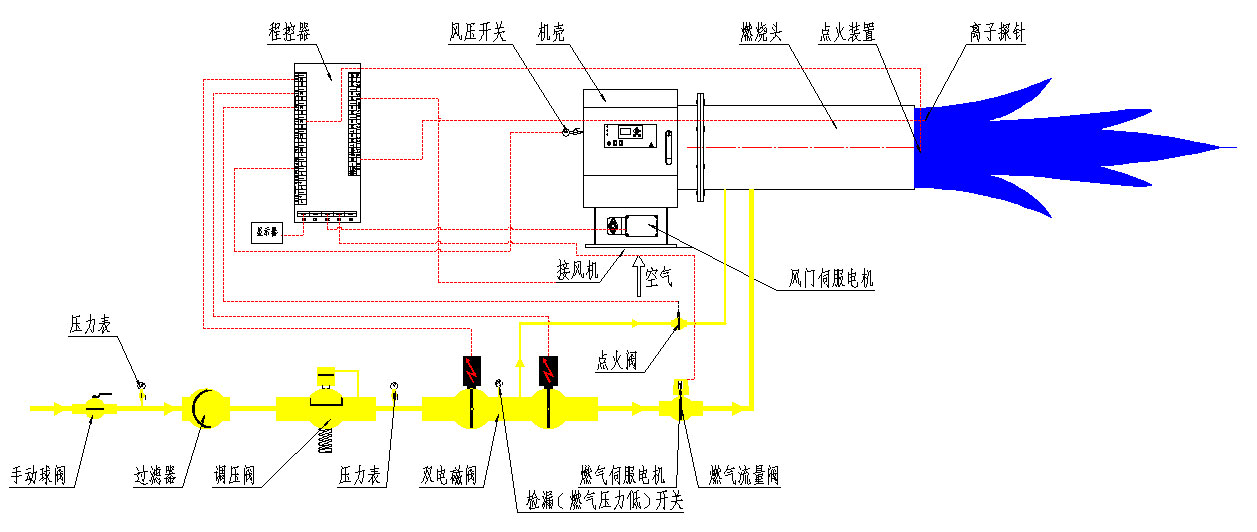

四：燃烧器配置原理图

型号	控制器	标配阀组	阀组口径	燃气压力开关	风压开关	点火变压器
HR-QEF-1.2FZ	LAMTEC BT320	DMV-D512/11 MVD 205/5	DN40	DUNGS	DUNGS	FIDA
HR-QEF-1.4FZ	LAMTEC BT320	DMV-D512/11 MVD 205/5	DN40	DUNGS	DUNGS	FIDA
HR-QEF-2.5FZ	LAMTEC BT320	DMV-D520/11 MVD 205/5	DN50	DUNGS	DUNGS	FIDA
HR-QEF-2.8FZ	LAMTEC BT320	DMV-5065/1leco MVD 205/5	DN65	DUNGS	DUNGS	FIDA
HR-QEF-4.0FZ	LAMTEC BT320	DMV-5065/11eco MVD 205/5	DN65	DUNGS	DUNGS	FIDA
HR-QEF-4.2FZ	LAMTEC BT320	DMV-5065/11eco MVD 205/5	DN65	DUNGS	DUNGS	FIDA
