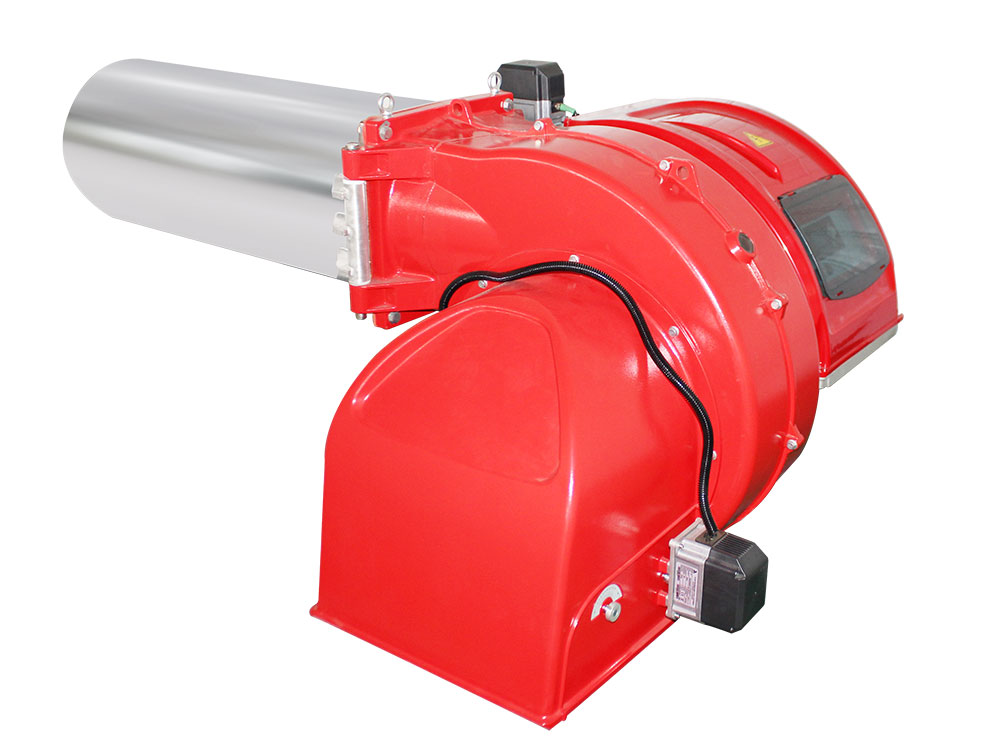

6、HR-QEF-4.2Z

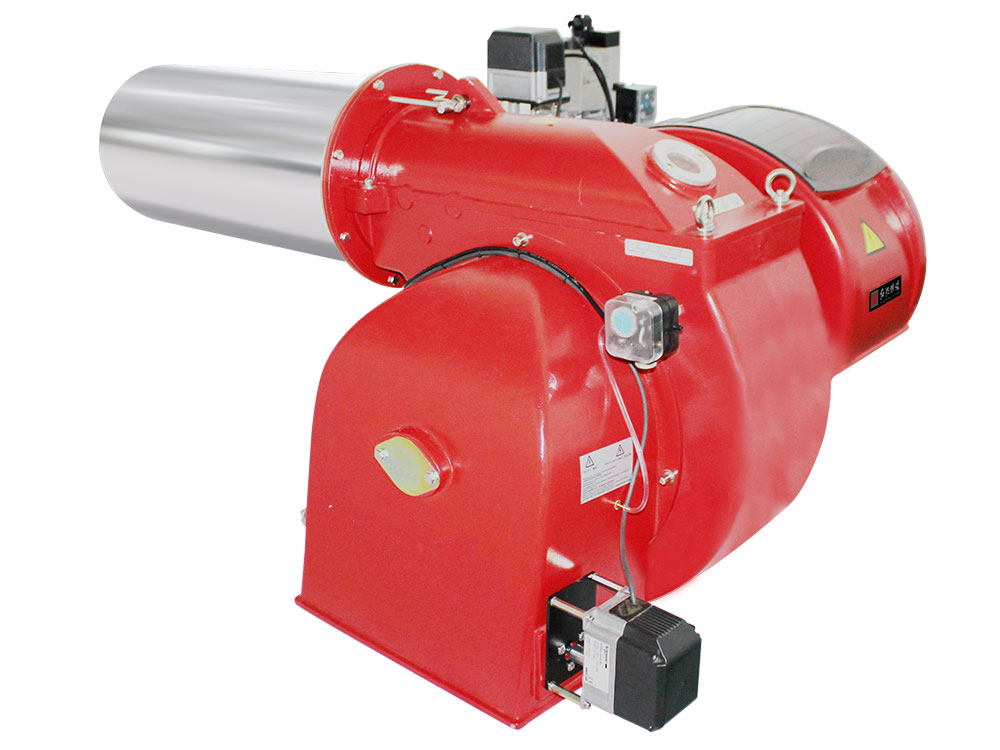

3、HR-QEF-2.1

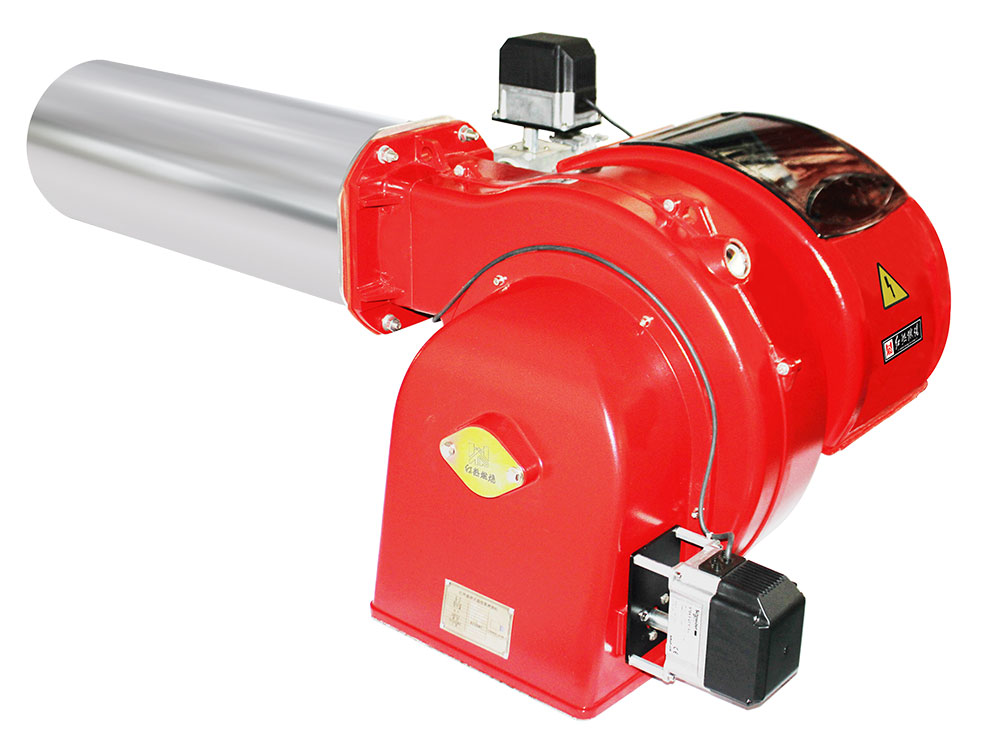

2、HR-QEF-1.4

蓝姆泰克电子比例调节（HR-QEF-0.6~4.2Z）FX（风箱）

HR-QEF枪式一体机，配置原装进口蓝姆泰克程序控制器，菲达点火器、冬斯压力开关和冬斯燃气阀组结构经典，可直接替换常规排放燃烧机实现超低氮30毫克排放，也可直接替换FGR燃烧器实现全功率超低氮稳定运行。
  • 1、火焰短小，适配各种在役大小炉型;
  • 2、适配横烧、底烧和顶烧等各种炉膛;
  • 3、电子比例调节控制空燃比，燃烧稳定;
  • 4、预置运行参数，安装调试简单便捷。
电话: 18941182019

一、燃烧器型号规格表示方法

二、燃烧器主要参数

型号 耗气量 （天然气） 输出功率 燃气最小动压力kPa 电源 控制方式 净重
Nm3/h kW ×104大卡 V/Hz kg
Min Max Min Max Min Max
HR-QEF-0.6 15 60 150 600 13 52 ＞4 380/50 电子连续调节 60
HR-QEF-0.7 20 80 200 800 17 69 ＞4 380/50 电子连续调节 60
HR-QEF-1.2 30 120 300 1200 28 52 ＞6 380/50 电子连续调节 90
HR-QEF-1.4 39 154 390 1540 33 132 ＞7 380/50 电子连续调节 93
HR-QEF-2.1 58 231 580 2310 50 198 ＞8 380/50 电子连续调节 150
HR-QEF-2.8Z 77 308 7700 3080 66 265 ＞10 380/50 电子连续调节 205
HR-QEF-4.0Z 105 420 1050 4200 90 359 ＞12 380/50 电子连续调节 215
HR-QEF-4.2Z 115 460 1150 4600 98 393 ＞15 380/50 电子连续调节 265

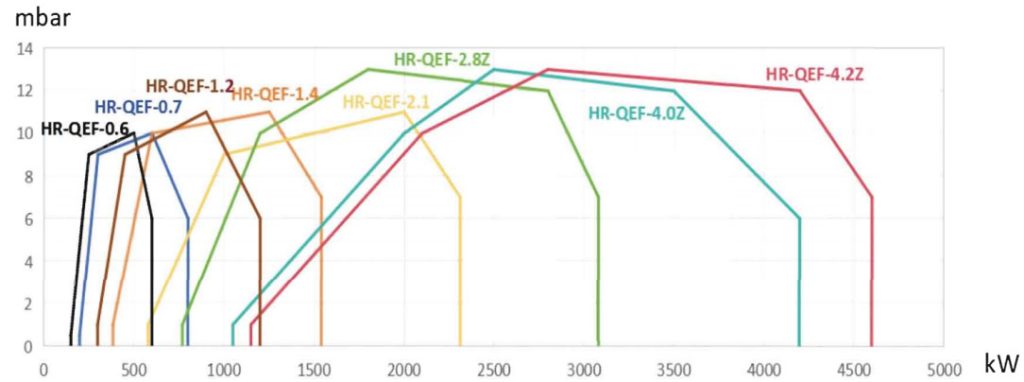

三、燃烧器的运行曲线

四、燃烧器的外形、安装尺寸

型号   A   B   C   D   E F(G)   H   J   K   L
HR-QEF-0.6 600 570 1150 ≤350 195 285 195 264 320 18
HR-QEF-0.7 600 570 1150 500 219 320 219 298 362 18
HR-QEF-1.2 600 570 1350 ≤490 273 400 273 405 465 20
HR-QEF-1.4 700 570 1350 700 273 400 273 405 465 20
HR-QEF-2.1 950 600 1450 800 308 386 308 386 460 17
HR-QEF-2.8Z 1200 750 1700 900 360 460 360 436 512 17
HR-QEF-4.0Z 1200 800 1800 900 406 500 406 500 580 20
HR-QEF-4.2Z 1200 800 1800 900 406 500 406 500 580 20

五、燃烧器配置原理图

型号 控制器 标配阀组 （DUNGS) 阀 组 口 径 燃气压力开关 风压开关 点火变压器
HR-QEF-0.6 LANTEC BT320 DNV-D512/11 DN40 DLNGS DLINGS FIDA
HR-QEF-0.7 LANTEC BT320 DNIV-D512/11 DN40 DUNGS DJNGS FIDA
HR-QEF-1.2 LANTEC BT320 DNIV-D512/11 DN40 DLNS DUNGS FIDA
HR-QEF-1.4 LANTEC BT320 DNV-D520/11 DN50 DLNS DUNGS FIDA
HR-QEF-2.1 LANTEC BT320 DNV-D520/11 MVD 205/5 DN50 DLNS DUNGS FIDA
HR-QEF-2.8Z LANTEC BT320 DMV 5065//11eco MVD 205/5 DN65 DUNS DUNGS FIDA
HR-QEF-4.0Z LANTEC BT320 DMV 5065//11eco MVD 205/5 DN65 DLNGS DUNGS FIDA
HR-QEF-4.22 LANTEC BT320 DMV 5065//11eco MVD 205/5 DN65 DLNGS DUNGS FIDA
